아이피타임(ipTIME) 공유기 포트포워딩 설정 방법 faet. Synology NAS

아이피타임(ipTIME) 공유기에서 포트포워딩을 설정 방법을 알아보도록 하겠습니다.
포트포워딩은 공유기에 특정 포트로 들어오는 연결을 공유기 밑에 연결되어있는 장치의 포트로 연결해주는 역할을 합니다.
이것을 설정하지 않으면 외부에서 들어오는 연결이 공유기의 어떤 장치로 가야 하는지 알 수 없어서 연결이 되지 않지요.

NAS를 사용하려면 네트워크 설정은 필수입니다.
물론 집안에서만 사용한다면 그리 필요없는 설정일 수 있는데 그렇게 쓰려고 비싼 NAS를 구매하진 않죠

여기서는 아이피타임(ipTIME) 공유기 밑에 연결되어 있는 시놀로지 NAS의 외부 연결 설정을 위해 포트포워딩을 해보도록 하겠습니다.



1. 시놀로지 NAS의 외부 연결 설정

이전에 올린 글이 있으니 참고해주세요.

시놀로지 NAS 외부 접속 설정하기! DDNS 설정

시놀로지 NAS 외부 접속 설정하기! DDNS 설정



2. 아이피타임(ipTIME) 공유기 포트포워딩 설정 화면으로 가기

저는 이번에 구매한 AX2004BCM모델을 사용하고 있어요.
사용하고 있는 공유기 종류마다 조금씩 기능이 있고 없고에 따른 차이는 있지만 관리 화면 내의 설정은 대부분 비슷하니 그대로 따라가셔도 될 거예요.

먼저 공유기에 접속해서 로그인해줍니다.

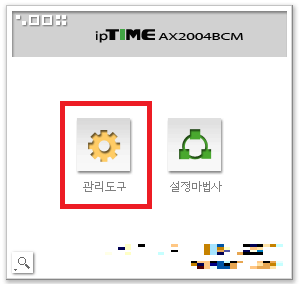

관리도구를 클릭해서 관리도구 화면으로 넘어가 줍시다.

시스템 요약 정보가 보이는데 여기에는 공유기의 기본적인 설정 내용들이 간략하게 보입니다.
우리는 이게 중요한 게 아니죠.

왼쪽 메뉴탐색기 아래쪽에 고급 설정이라는 것이 보입니다.
클릭해보면 다양한 메뉴들이 더 나오는데 여기서 NAT/라우터 관리를 클릭해주면 포트포워드 설정이라는 것이 보입니다. 이걸 클릭해주세요.
그럼 포트포워드 설정 화면이 우측에 나타납니다.

아이피타임(ipTIME) 포트포워드 설정



여기서 상단에는 현재 설정되어 있는 포트포워딩 규칙들이 있고 그 하단에는 포트포워딩을 설정할 수 있는 인터페이스가 있습니다.

처음 들어가시면 설정해 놓은 포트포워딩 규칙이 없기 때문에 아무것도 없을 거예요. 저는 이미 설정해 둔 게 있어서 몇 개 보이는 거예요.



3. 아이피타임(ipTIME) 공유기 포트포워딩 설정

이제 포트포워딩 설정을 해봅시다.

하단을 보시면 규칙이름, 내부 IP주소, 프로토콜, 외부 포트, 내부포트 정도가 보입니다.

1. 규칙이름
   포트포워딩 규칙 이름입니다.
   내가 알아보기 쉽게 이름을 지어주면 됩니다.
2. 내부 IP주소
   연결할 기기의 IP주소입니다.
   NAS를 연결하려면 NAS의 IP를 넣어줘야 되겠죠?
3. 프로토콜
   연결하는 서비스의 프로토콜을 지정합니다.
   대부분 TCP를 설정하시면 됩니다.
   DSM은 HTTP(S) 통신이므로 TCP를 설정하시면 됩니다.
4. 외부 포트
   외부에서 접속할 때 사용하는 포트입니다.
   https://iteastory.com:8080으로 접속한다면 여기에 8080을 입력하시면 됩니다.
5. 내부 포트
   내부 서버의 포트입니다.
   앞서 설정한 DSM의 포트가 5000번이었다면 이곳에 5000을 넣으면 됩니다.

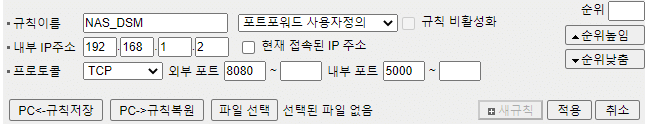

만약 여러분의 NAS IP가 192.168.1.2이고 DSM 포트번호가 5000번 그리고 외부에서 8080으로 접속하고 싶다면 아래처럼 입력하시면 됩니다.

설정 예시



입력을 다 하고 나서 적용을 클릭하시면 설정이 등록되고 설정한 외부 포트로 공유기 내부의 서버와 연결이 가능해집니다.
